Sistema para
Captación Tiroidea
SISTEMA formado por un espectrómetro
integrador
y un captador tiroideo
Espectrómetro
integrador, modelo
ZXusb:
-
Es un instrumento basado en una tablet con Windows 10*, portátil, con
display de 8,9” táctil, diseñado para operación con detectores de centelleo.
La alimentación se obtiene de una cargador externo de switching para 220 V
c. a., que también carga las baterías incluidas dentro de la tablet. La
tablet puede tener o no un teclado removible y sus especificaciones pueden
cambiar ligeramente.
-
Incluye
un
preamplificador,
amplificador lineal, contador digital, reloj electrónico, fuente de alta tensión
para los detectores y analizador monocanal para usar en análisis de espectros
gamma. Toda la electrónica está dentro de la sonda, que se conecta por un único
cable USB a la tablet, eliminándose el cable de alta tensión, y el cable coaxial
de señal. Toda la comunicación entre la sonda y la tablet es digital. Como la
electrónica está dentro de la sonda, las especificaciones del ZXusb incluyen al
conjunto sonda+tablet.
-

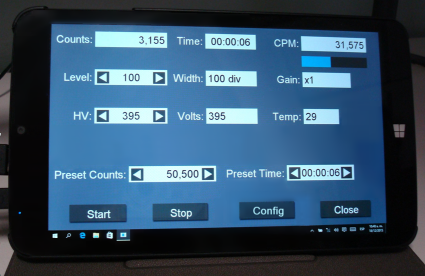

Tiene un
integrador digital que indica las cuentas por minuto (CPM) en pantalla
continuamente. Para calcularlas integra durante los últimos 6 segundos las
cuentas recibidas. Posee también una barra que muestra las CPM en forma gráfica
(con autorrango), para facilitar la búsqueda de un pico.
-
Se pueden
controlar en forma digital (táctil) el nivel de canal, la ventana, la alta
tensión y las prefijaciones.
-
Todas
las mediciones o algunas seleccionadas pueden grabarse en un archivo de
texto, con columnas programables (número de medición, cuentas, tiempo,
cuentas por minuto, alta tensión, nivel de canal y ancho de ventana). Si hay Wi-Fi disponible, las mediciones grabadas
aparecerán automáticamente en todas las demás PCs conectadas con la misma
cuenta de OneDrive (Hotmail). El archivo de texto se puede imprimir
directamente (con Notepad o programas similares) o cargar en una planilla de
cálculo (Excel* o similares).
-

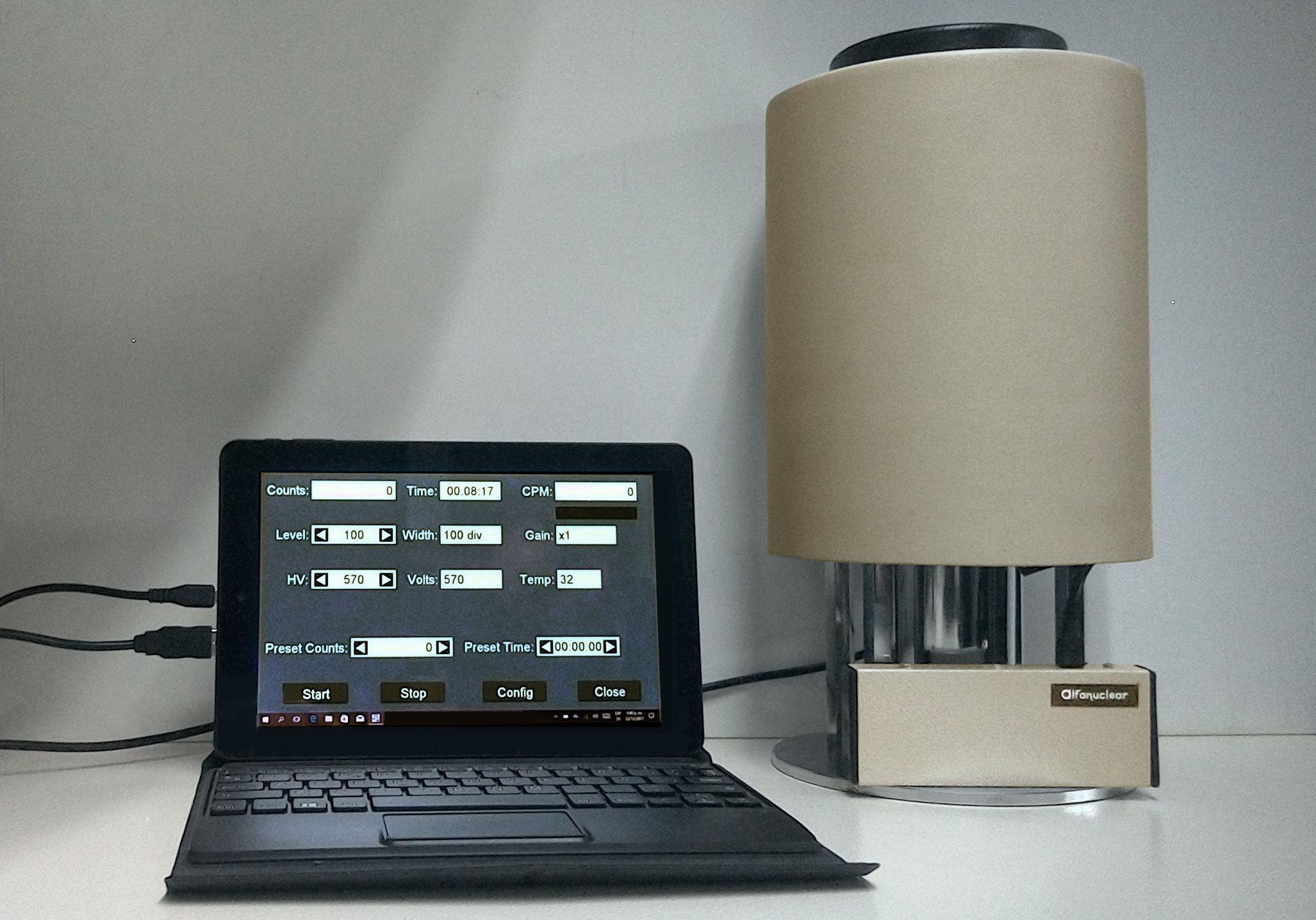

Este espectrómetro puede
usarse con un contador de pozo en lugar del captador tiroideo.

-
Alta
tensión:
de 25 a 1500 voltios, con lectura digital. Continuamente variable en forma
táctil con resolución de 1 volt. Posee alarma de arco/sobrecarga que apaga
la alta tensión por seguridad.
-
Estabilidad de la Calibración:
menos del 0,1 % de variación.
-
Voltímetro Digital:
mide la alta tensión continuamente, con lectura digital en volts. Se utiliza
también para la secuencia de autocalibración.
-
Termómetro Digital:
mide continuamente la temperatura dentro de la sonda. Display digital en
grados centígrados.
-
Alimentación:
220 V c. a. y baterías recargables (incluidas). Si se corta la luz, se puede
seguir haciendo mediciones.
-
Sensibilidad:
100 mV = 100 en el display de nivel, con ganancia x1.
-
Impedancia de Entrada:
100 kOhm.
-
Ganancia:
seleccionable en forma táctil x1, x2, x4, x8, x16, x24, x32, x48, x50.
-
Nivel de
Canal:
0 a 1000 divisiones, de a 1 división, seleccionable en forma táctil.
-
Ancho de
Canal:
10, 20, 50, 100 divisiones, y D (discriminador), seleccionable en forma
táctil.
-
Display
de Cuentas:
8 dígitos con separadores de miles, de 0 a 16777215 cuentas.
-
Display
de CPM:
9 dígitos con separadores de miles, de 0 a 999999999 cpm.
-
Display
de Tiempo:
display tipo HH:MM:SS.
-
Prefijación de Cuentas:
0 a 16777215 cuentas (0 no para por cuentas), seleccionable en forma táctil.
-
Prefijación de Tiempo:
00:00:00 a 23:59:59 (86399 segundos, 00:00:00 no para por tiempo),
seleccionable en forma táctil. Se pueden prefijar tiempo + cuentas. El
primero que llegue al valor prefijado detendrá el conteo.
-
Temperatura de Operación:
-15 a 50 grados centígrados.
-
Linealidad:
+/- 10% del valor verdadero para el integrador analógico y digital; +/- 2%
del valor verdadero para el contador digital, alta tensión, nivel y ventana;
+/- 4% para la lectura de las pilas.
-
Constante
de Tiempo:
6 segundos.
-
Conectores:
USB para Captador Tiroideo (Type A). Micro-USB para el cargador externo
(Type B).
-
Procesador:
Intel Bay Trail-T Z3735F, quad core (4C/4T), 1.33 GHz (burst to 1.83 GHz),
2MB L2 cache.
-
Memoria:
DDR3L-RS 1333, 2 GBytes.
-
Almacenamiento:
32 GBytes, drive de estado sólido.
-
Wireless:
Wi-Fi 802.11 b/g/n + Bluetooth 3.0.
-
Display:
8,9” 1280x800 touch screen LCD.
-
Batería:
1 cell 1S1P, Li-polymer, 5600 mAh.
-
Cámara:
frontal HD 2 Mpix, trasera HD 2 Mpix.
-
Parlantes
y Micrófono:
dos parlantes y un micrófono. Posee conectores para auriculares y micrófono
externo
-
HDMI:
conector micro-HDMI 1.3a para monitor/TV externo.
-
Medidas:
21 cm de ancho por 12.3 cm de alto y 1.1 cm de grosor.
-
Peso de
la Tablet:
menor a 410 gramos (sin el cargador ni la sonda).
-
Encendido:
con pulsador lateral.

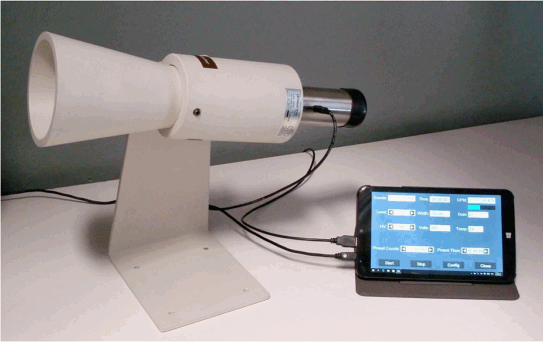

Captador
tiroideo de mesa, modelo
CTM-USB:
-
Está
formado por un soporte basculante y un cabezal de centelleo con cristal de
ioduro de sodio activado con talio de 1 pulgada de diámetro por 1 pulgada de
alto y colimador tipo OIEA (Organismo Internacional de Energía Atómica), con
blindaje de plomo apropiado.
-
El
fototubo y el cristal están alojados en una sonda metálica que tiene dentro de
ella toda la electrónica (incluyendo la fuente de alta tensión). El fototubo
tiene un blindaje de mumetal para evitar la interferencia del campo magnético
terrestre.
-
Se conecta
con la tablet por un único cable USB. Esta conexión digital reduce las
posibilidades de ruido a un mínimo. Posee un conector mini-USB donde se enchufa
el cable USB. La longitud del cable es de 1,2 metros.
-
Cuenta con
garantía de 1 año contra defectos de fabricación, salvo golpes o mal uso. Esta
garantía se efectuará en Alfanuclear.
