Monitores de
radiaciones MN y M4EC
Ambos son monitores
con
diseño ergonómico compacto, para propósitos generales, capaces de detectar
radiación alfa, beta, gamma y rayos X en 3 rangos seleccionables. Con cada
evento detectado emite una indicación visual y sonora.
El
M4EC (compensado
para energía) brinda una
lectura más lineal para gammas y X (encima de 40 keV). Las especificaciones son
las mismas salvo cuando se indica algo en contrario.
Especificaciones
-
Detector:
tubo
Geiger-Müller apagado por halógenos
(no compensado en MN), con ventana
delgada
de mica de 1,5 a 2,0 mg/cm2.
Diámetro efectivo de
la ventana: 9,1 mm (0,36").
En
el
M4EC el
tubo
Geiger-Müller
está compensado
en energía con un filtro de estaño de 2 mm en la pared lateral.
-
Sensibilidad:
1000 CPM/mR/hr (Cs137).
▪
Detecta
radiación alfa por encima de 2,5 MeV. La eficiencia de detección típica a
3,6 MeV es mayor del 80%.
▪
Detecta radiación beta
de
50 keV con una eficiencia típica del 35%.
▪
Detecta radiación beta de 150 keV con una eficiencia típica del 75%.
▪
Detecta radiación gamma y X
desde
10 keV a través de la ventana y
desde 40
keV
a través de la pared.
▪

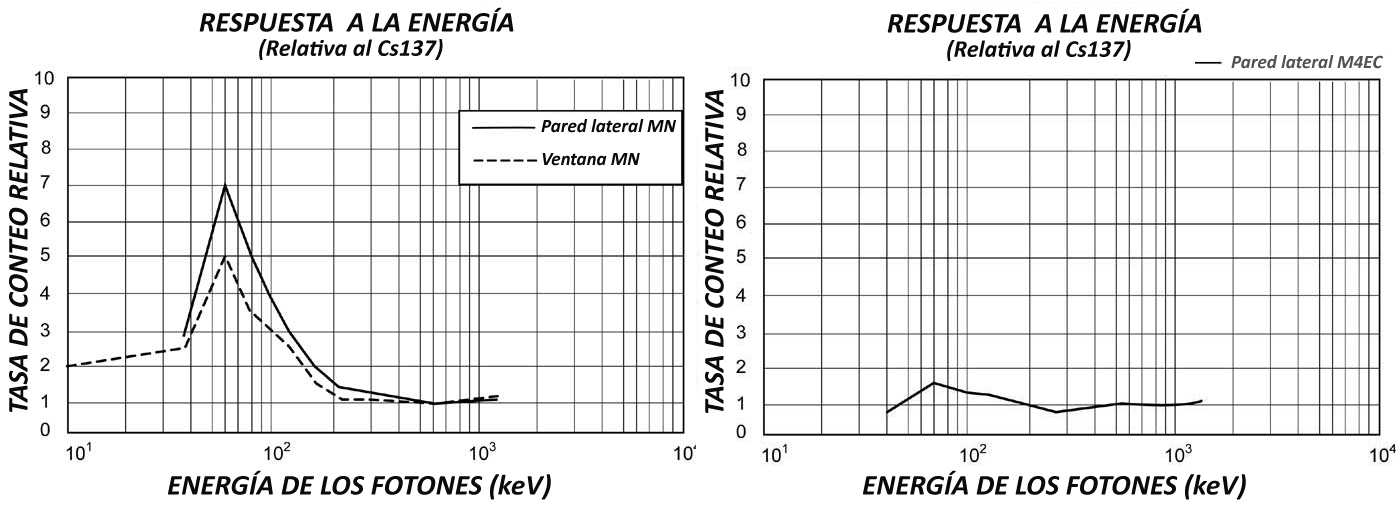

En el M4EC la
sensibilidad es la misma a través de la ventana (no compensada). La
respuesta a los rayos gamma y X a través de la pared lateral es bastante
plana en el rango de 40 keV a 1,3 MeV (ver gráficos).
▪
La radiación de fondo normal es de 5 a 20
CPM.
-
Límites
de funcionamiento:
0 a
0,5mR/h y 0 a 500 CPM o 0 a 5
µSv/h. Medidor analógico de 22,3 mm x 4,5 mm
(7/8” x 1-3/4”) con escala doble.
-
Rango de
funcionamiento:
▪
Posición x1 (en
incrementos de 0,5): 0 a 0,5 mR/h, o 0 a 500 CPM, o 0 a 5 µSv/h.
▪
Posición x10 (en
incrementos de
5): 0 a 5
mR/h, o 0 a
5000 CPM, o 0 a 50 µSv/h.
▪ Posición
x100 (en
incrementos de
50): 0 a
50 mR/h, o 0 a
50000 CPM, o 0 a 500 µSv/h.
-
Conmutador de rangos:
x1,
x10, x100, comprobación de batería.
-
Exactitud:
±15% de
fondo de escala (con referencia a Cs-137).
-
Audio:
beeper interno que emite una señal acústica. Se puede apagar para funcionar silenciosamente.
-
Antisaturación:
el
medidor se mantiene a fondo de escala en campos tan elevados como 100 veces
la lectura máxima.
-
Requerimientos
de energía:
utiliza
una batería alcalina de 9V. La vida de la batería alcanza
unas 2000 horas
con niveles normales de radiación de fondo.
-
Rango
de temperatura:
-20°C a 55°C (-4°F a
131°F).
-
Peso:
MN
200
gramos (7,1 oz);
M4EC 224 g (7,9 oz).
-
Tamaño:
209 x
71 x
50 mm (8,2 x 2,8 x 1,9").
-
Salida:
conector de 3,5 mm con salida de pulsos.
-
Estuche
incluido:
de
vinilo acolchado
con gancho metálico para el cinturón.
-
Opciones:
software Observer, calibración NIST.
-
Garantía: 1 año,
limitada.
|
